當前位置 : 首頁 > 產品中心 > 焊接變位機

所有產品

相關新聞

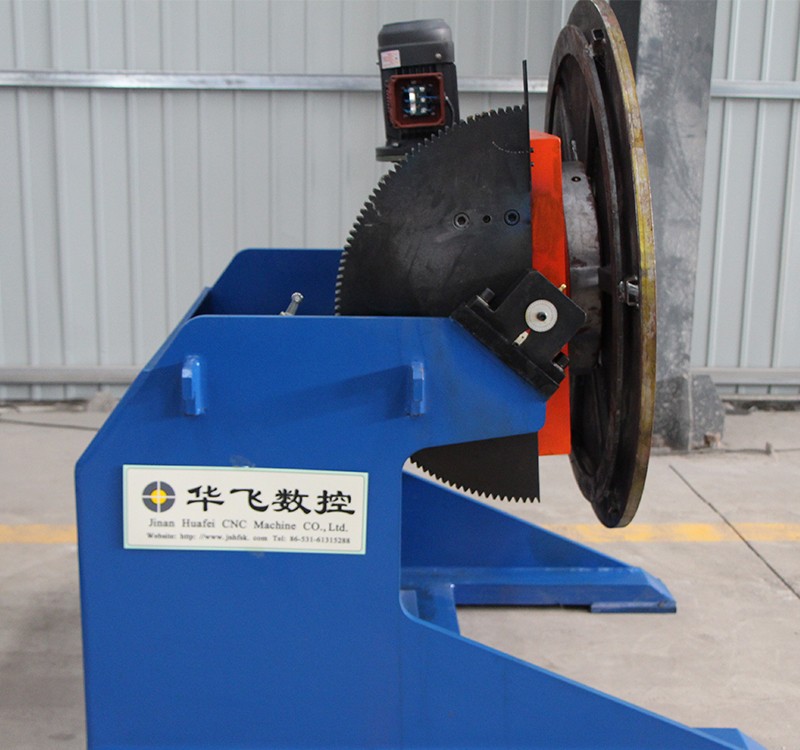

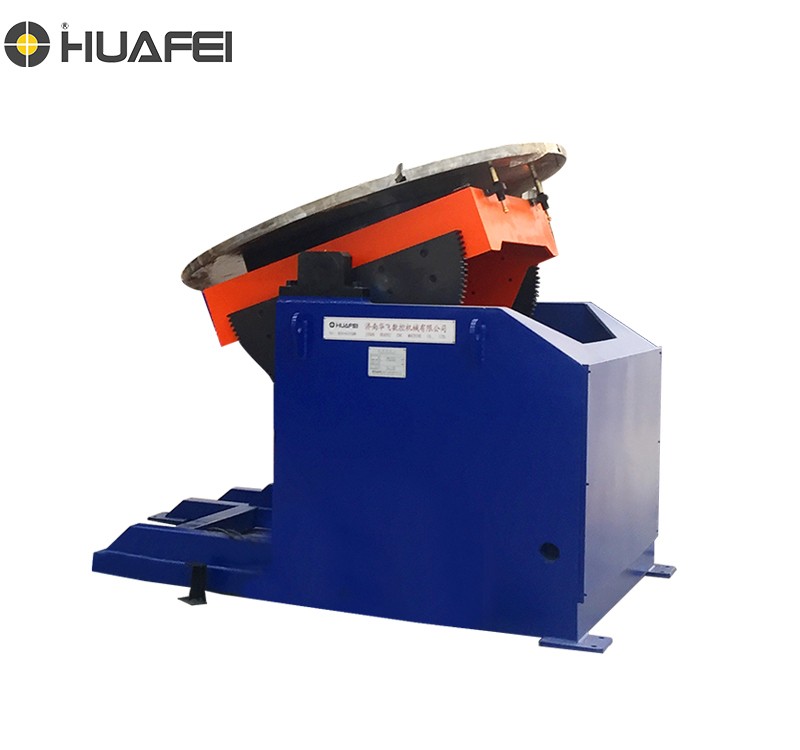

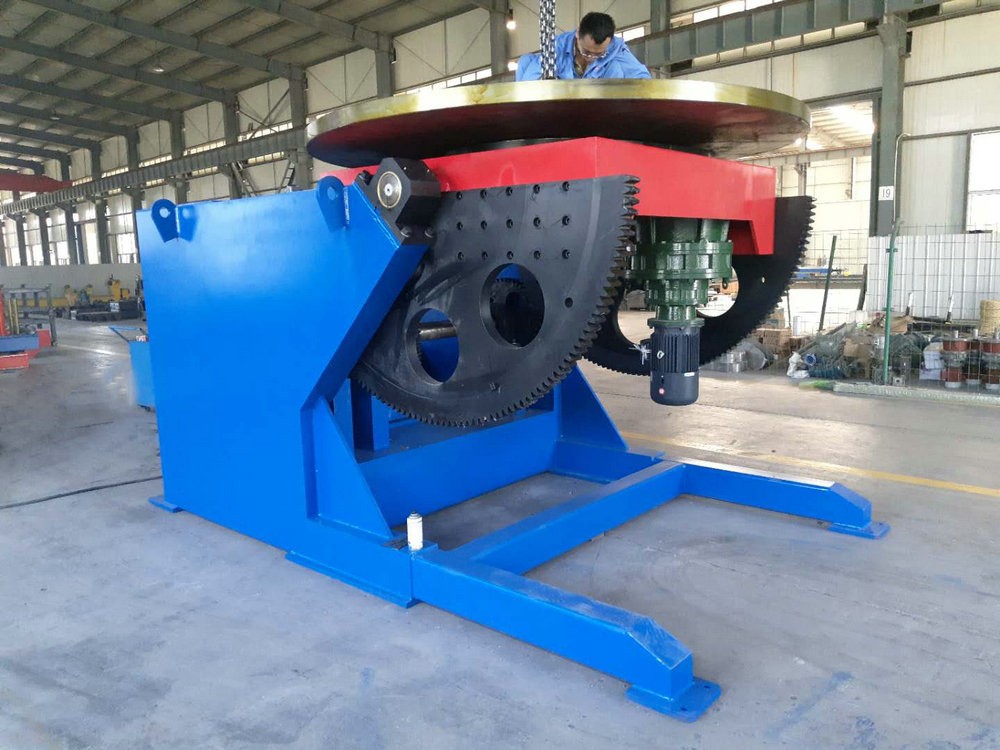

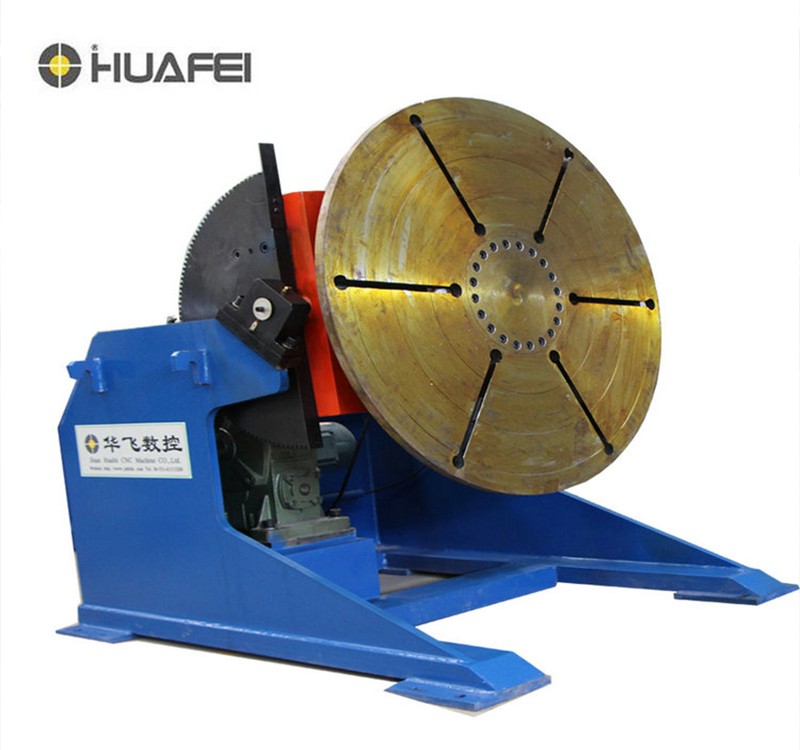

座式變位機

優勢特點:①可以變頻無極調速②可以自由翻轉③適用性廣泛④工作臺面采用鑄件精加工而成,不易受焊接飛濺的損傷⑤機體采用座式結構,設備整體穩定性好

適用范圍:應用于各種軸類、盤類、筒體等回轉體工件的焊接

產品簡介:

座式定位器由旋轉機構、翻轉機構、框架和電子控制系統組成。它通過工作臺的旋轉、翻轉使工件處于最佳的焊接或裝配位置。工作臺旋轉采用變頻無級調速,工作臺通過扇形齒輪或液壓缸驅動傾斜。工作臺的轉角為0~120??蓪崿F(xiàn)與操作機或焊機的聯合控制。

分享到 :

  • 郵箱 : jnhfsk@126.com

  • 手機: 18653180816

座式定位器由旋轉機構、翻轉機構、框架和電子控制系統組成。它通過工作臺的旋轉、翻轉使工件處于最佳的焊接或裝配位置。工作臺旋轉采用變頻無級調速,工作臺通過扇形齒輪或液壓缸驅動傾斜。工作臺的轉角為0~120°。可實現與操作機或焊機的聯合控制。


主要技術參數:

變位機參數

產品型號

BW2-12

BW2-20

BW2-30

BW2-50

BW2-100

BW2-150

BW2-200

基本負荷(KG)

1200

2000

3000

5000

10000

15000

20000

旋轉速度(r/min)

0.1~1

0.1-1

0.06-0.6

0.05~0.5

0.05~0.5

0.02~0.2

0.02~0.2

翻轉速度

(r/min)

0.37

0.37

0.37

0.37

0.37

0.15

0.2

翻轉角度(°)

120

120

120

120

120

120

120

工作臺直徑

1000

1100

1400

1600

2000

2200

2500

工作臺面高度

1100

1200

1250

1550

1900

2000

2100

允許工件偏心

偏心距

150

150

200

200

200

200

200

重心距

250

250

300

300

400

500

600

回轉電機功率

0.75

1.5

1.5

2.2

3

4

5.5

翻轉電機功率

0.75

1.5

1.5

3

4

5.5

7.5

配置:

三爪卡盤,導軌和氣動頂尖,固定焊炬位置 ,實現對工件的自動夾緊功能。同時加裝的控制器可以控制工作臺的旋轉與焊槍開關同步開啟,并能實現焊接時間的自動控制。

該設備在變位機基礎上加裝。所有附件可與工作臺的翻轉隨動,并且可以實現焊槍或割槍上下、左右、前后及角度的自由調整;卡盤和氣動頂尖用來夾緊并對工件定位,以保證工件定位精度及焊接或切割質量。通過工作臺的回轉、翻轉使工件處于最佳焊接或裝配位置,實現自動或半自動焊接或切割;該設備還可作為機器人周邊設備與機器人配套。

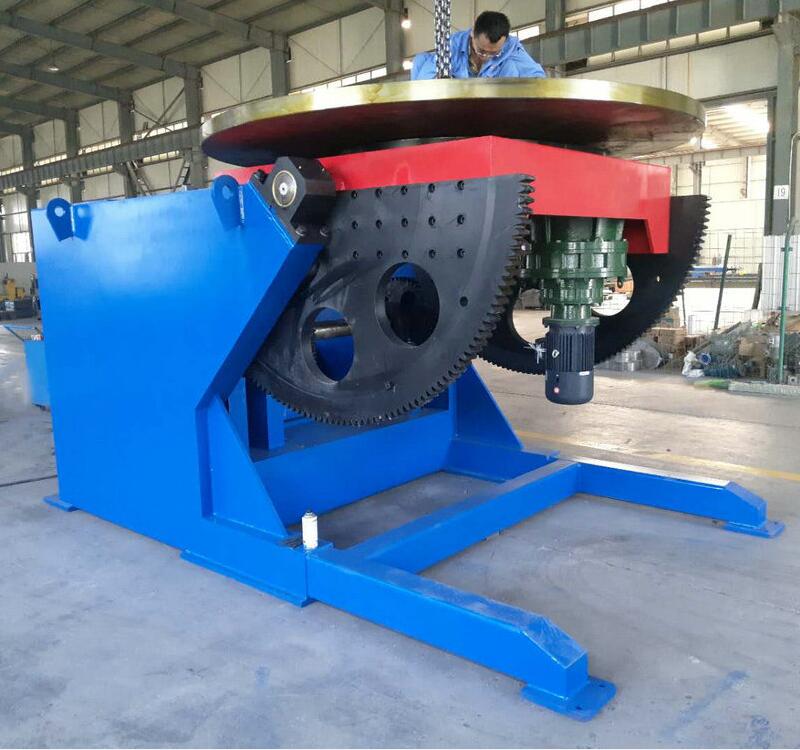

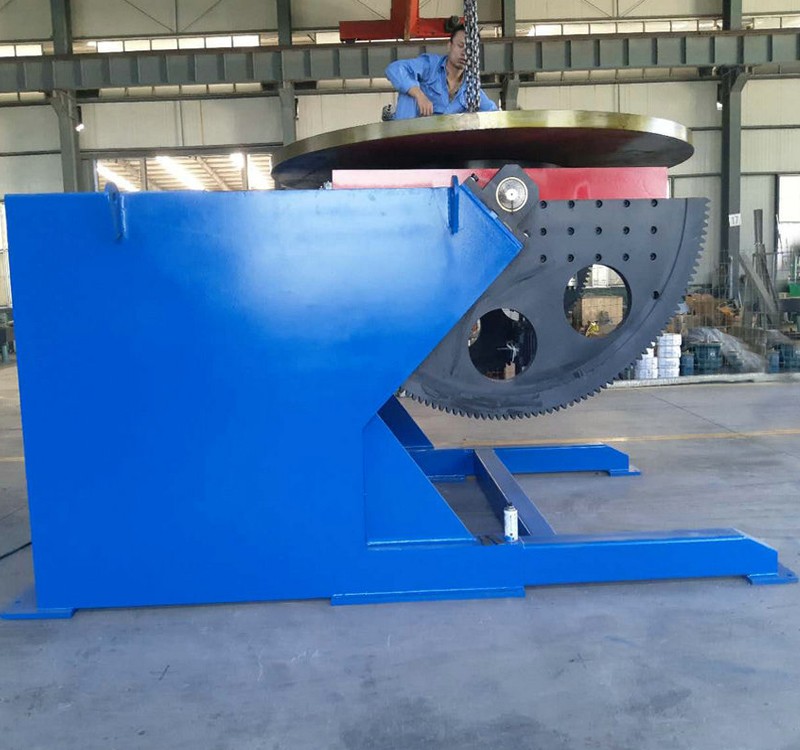

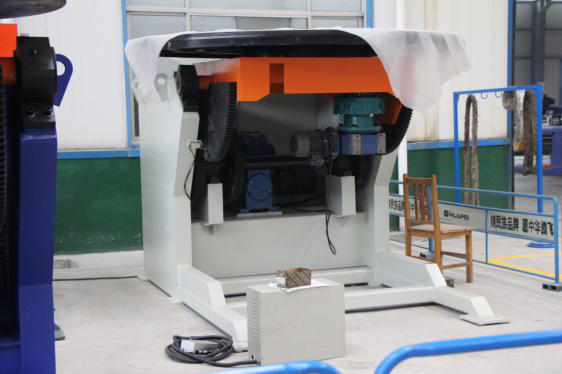

整機結構

 精加工工作臺:不易受焊接飛濺損傷,使用壽命長;機架采用板材及型材拼焊成型,具有足夠的機械強度,并確保長時間使用不變形。回轉機構及翻轉機構通過軸承座安裝在機架上。

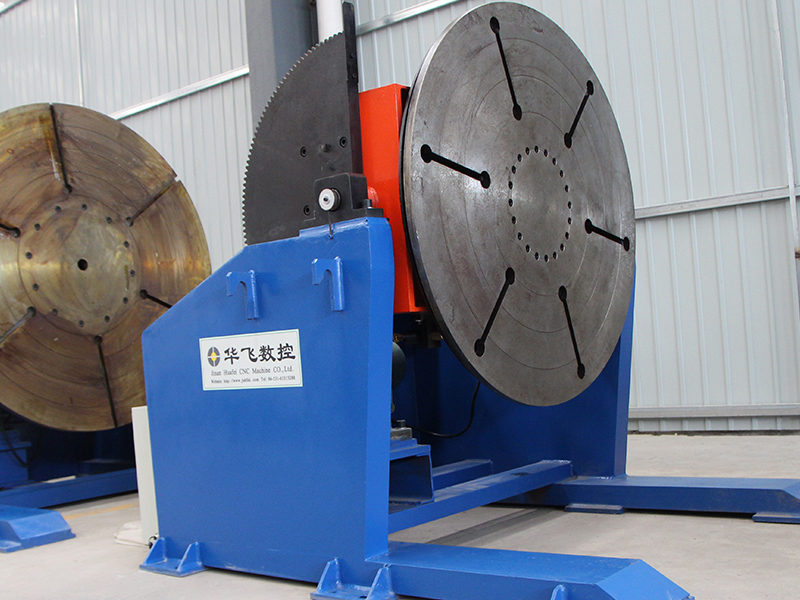

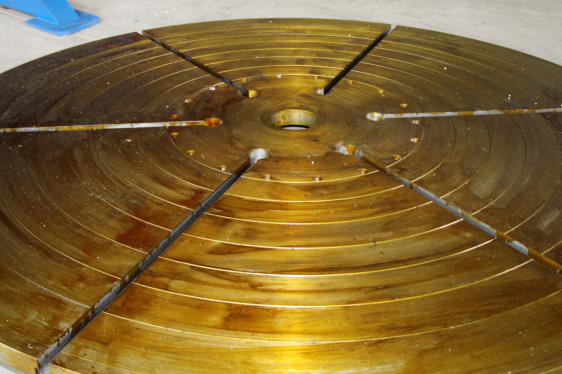

工作臺面盤

工作面盤采用雙層面臺或整板精加工設計,擁有結構合理、剛性好、使用壽命長的特點,帶有T型凹槽更加方便工件的固定,可根據客戶要求配置卡盤。

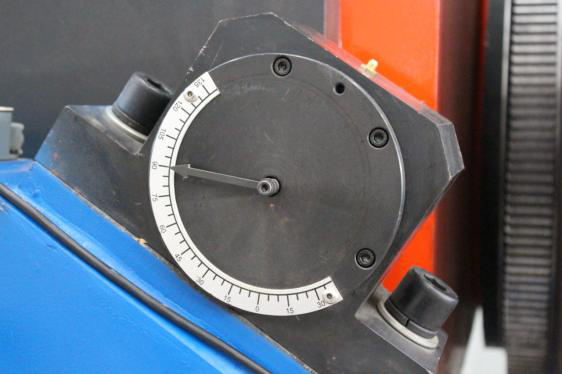

角度刻盤

清晰明顯的角度刻盤,能夠讓用戶更方便的掌握工件翻轉角度,使得操作更加精準可靠。


回轉電機

選用國內知名廠家的優質電機,可以實現無極變頻調速

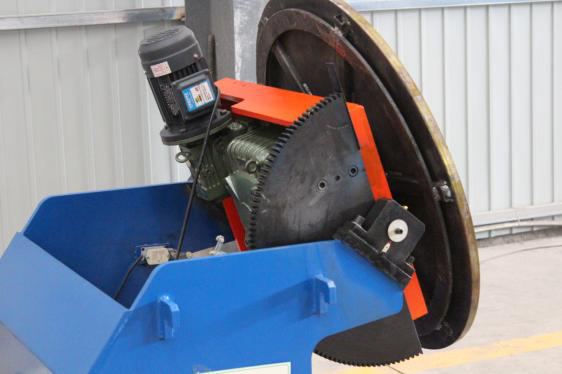

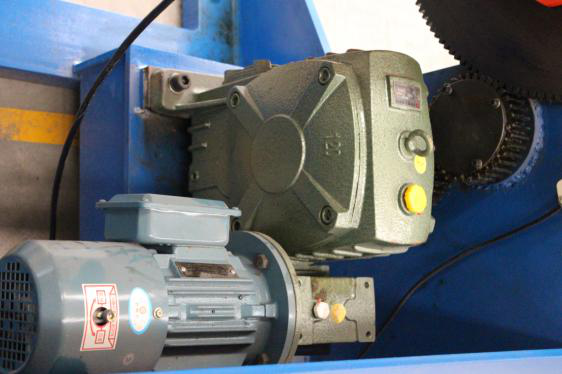

翻轉電機

國內知名品牌電機,控制精度高、可靠性強、使用壽命長等特點


安全自鎖

機器具有自鎖功能,在傾斜翻轉時最大負荷下不滑動,安全可靠。



案例產品:

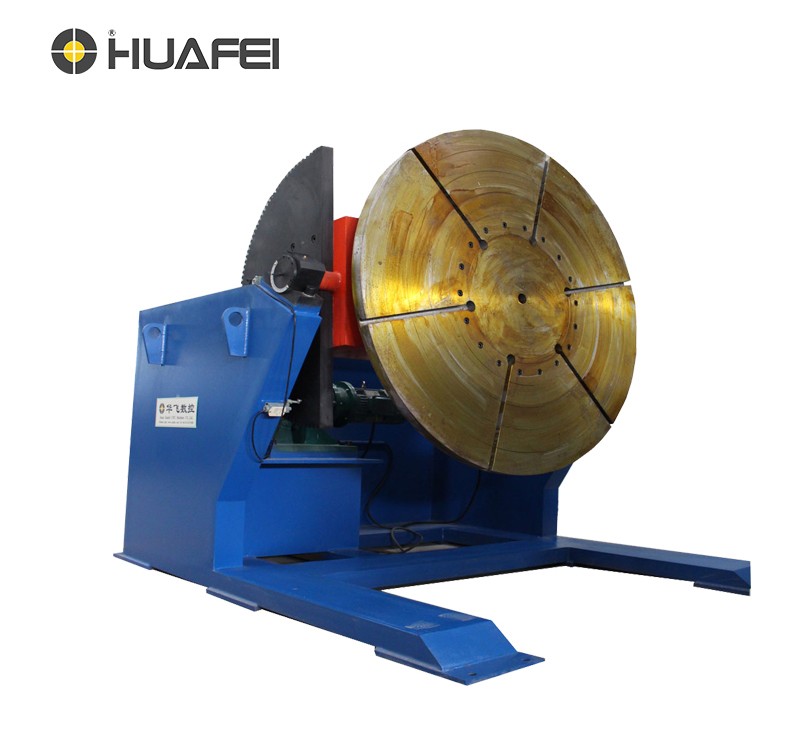

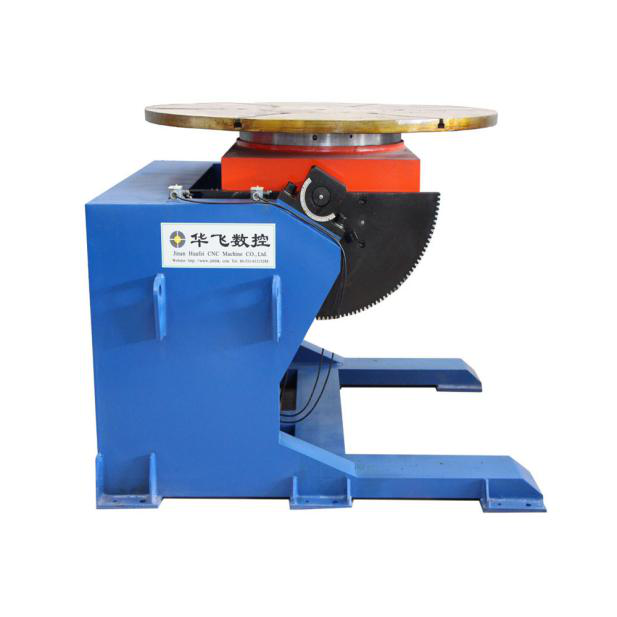

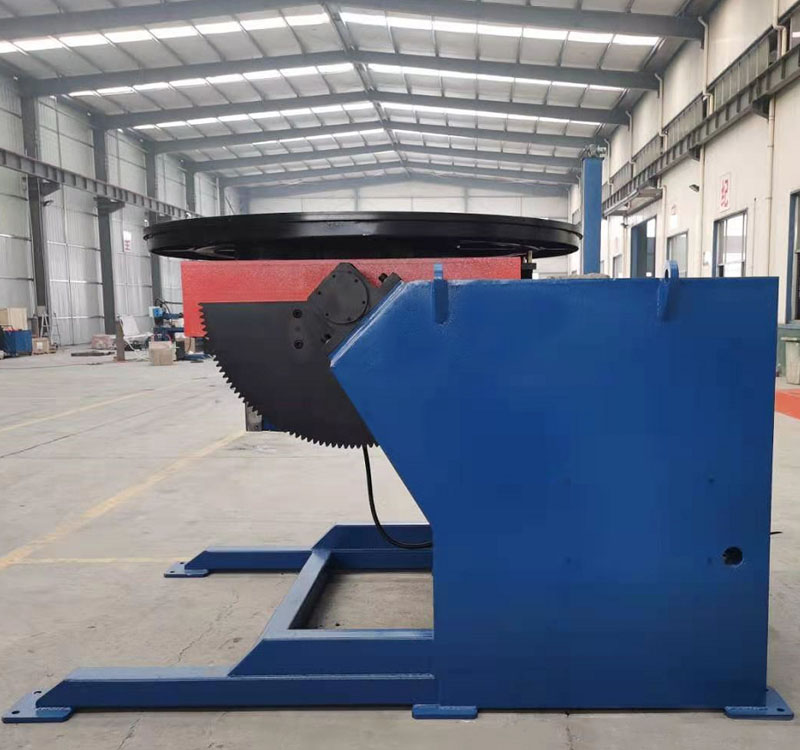

座式變位機



售后服務:


(一)安裝驗收:

設備運到甲方現場后,我公司將派調試人員及肯比人員免費為其安裝調試培訓。

設備基礎由乙方提供圖紙,甲方制作(材料由甲方自備),施工中乙方給予協作。

(二)人員培訓:

乙方免費為甲方培訓機械維修、電器維修、編程及操作(培訓內容滿足甲方的相關工作需求)。培訓在甲方場地進行。具體時間由乙方書面通知甲方。經培訓考核合格后,方上崗實際操作。

(三)售后服務

1》華飛數控對我公司客戶承諾:主機保修一年,可提供上門服務,設備首次上門可免費培訓,保修服務按定作方通知24小時內行動,定作方協助承攬方進行;

2》終身提供維修服務和備品備件供應,保修期內費用全免(人為因素和不可抗因素除外),保修期后酌情收取成本費;

3》承攬方向定作方提供以下技術資料(使用說明書、合格證、電氣原理圖、圖等)。

4》可為海外設備提供派遣工程師維護的服務

5》出廠前會對設備進行嚴格工廠檢測,并提供完整的設備手冊

6》出廠提供設備必需部件,備件。


設備相關產品:



L型變位機

(當您的工件非常不規則,既需要翻轉方便又需要旋轉方便時您可以選用)

回轉平臺

(當您只需要工件回轉時可以選用)

升降式雙立柱變位機

(當您根據工件情況,來調整焊接變位機的高度時,您可以選用)
