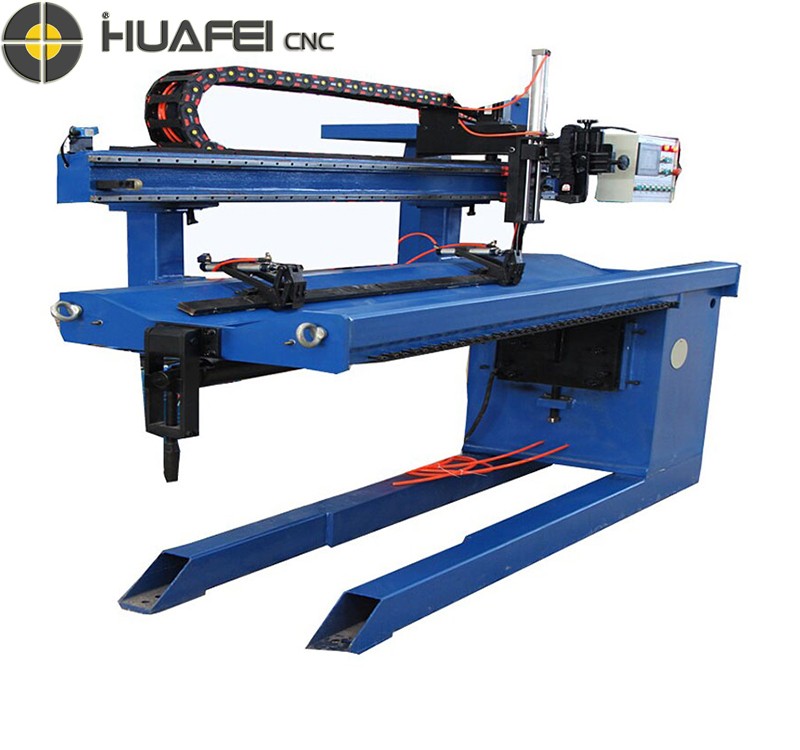

工件壓緊采用琴鍵式氣動壓緊裝置,工件受力均勻,工件變形小。用于進行高質量,低變形的直線性焊縫的焊接應用。采用PLC控制,實現無級調速。
用于圓筒的縱縫焊接與平板的縱縫對接。適應氣保焊,埋弧焊,氬弧焊等多種焊接方式。實現單面焊接,兩面成型,保證焊接質量。有背氣保護裝置,保護工件在焊接過程中不易變形,以及反面焊縫成型美觀。設備采用PLC控制,實現全自動焊接運行!廣泛引用于石油化工、壓力容器、熱水罐、電力建設、不銹鋼制品等多種行業。
技術參數:
項目名稱 | ZF-1000 | ZF-1500 | ZF-2000 | ZF-2500 | ZF-3000 | ||
可焊工件長度 | ≤1000 | ≤1500 | ≤2000 | ≤2500 | ≤3000 | ||
可焊工件直徑 | 100-750 | 120-750 | 160-750 | 200-750 | 270-750 | ||
可焊工件板厚 | 1.0-6.0 | ||||||
機頭行走速度(mm/M) | 220-2200 | ||||||
焊槍提升行程 | 300 | ||||||
焊槍微調行程 | Y=100、Z=100 | ||||||
控制器電源規格 | 單相AC220v 50Hz | ||||||
設備外形尺寸 | 1700x900x1900 | 2400x1000x2100 | 2900x1000x2100 | 3450x1050x1750 | 4340x1050x1800 |
表單配置:
支撐芯軸(不帶水冷)、紫銅焊接襯墊(襯墊成形凹槽尺寸根據工件厚度、材質、焊接工藝決定)、紫銅琴鍵壓指、100mm焊槍氣動升降機構(承載20kg)、60mm行程兩維手動調節機構、通用弧焊控制器(可適應TIG/MAG/PAW)。
選項功能:水冷支撐芯軸、帶背氣保護功能襯墊、不銹鋼襯墊、氣動/手動對中裝置、TIG送絲裝置、ALC弧長跟蹤器、氣動掛鉤、電動十字滑板、焊縫跟蹤裝置、輔助上下料小車、埋弧焊機頭及控制器。

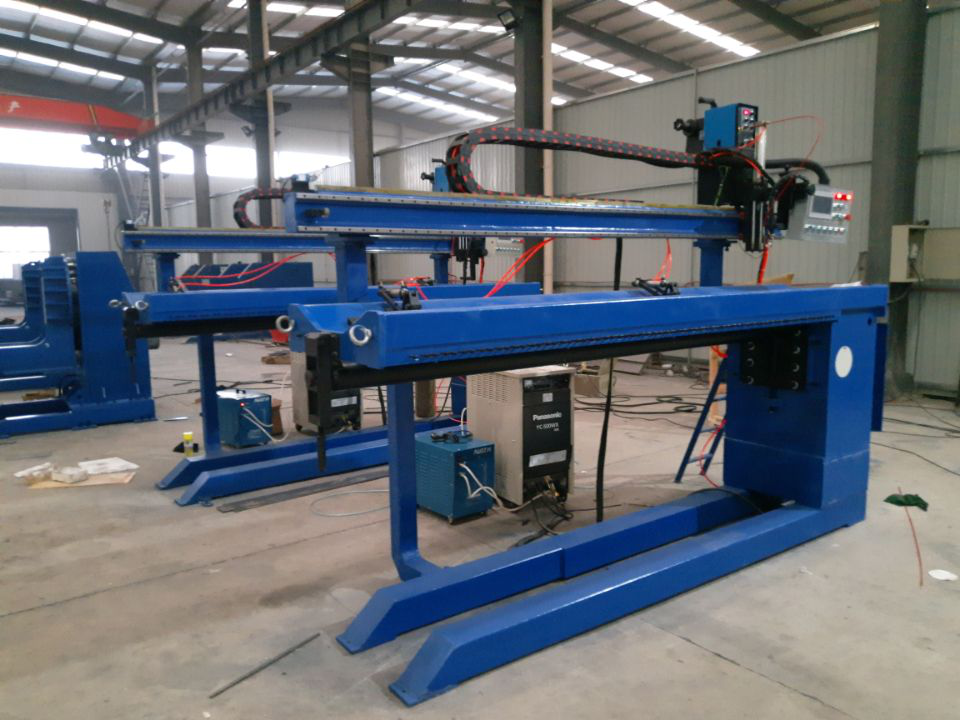

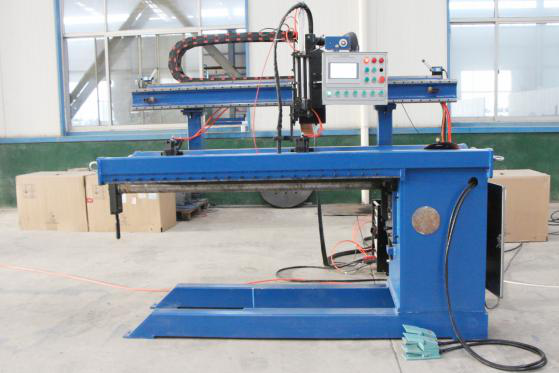

主機架 框架式焊接結構,滿足設備長期使用時的穩定性。底座可用地腳螺釘固定。 | |

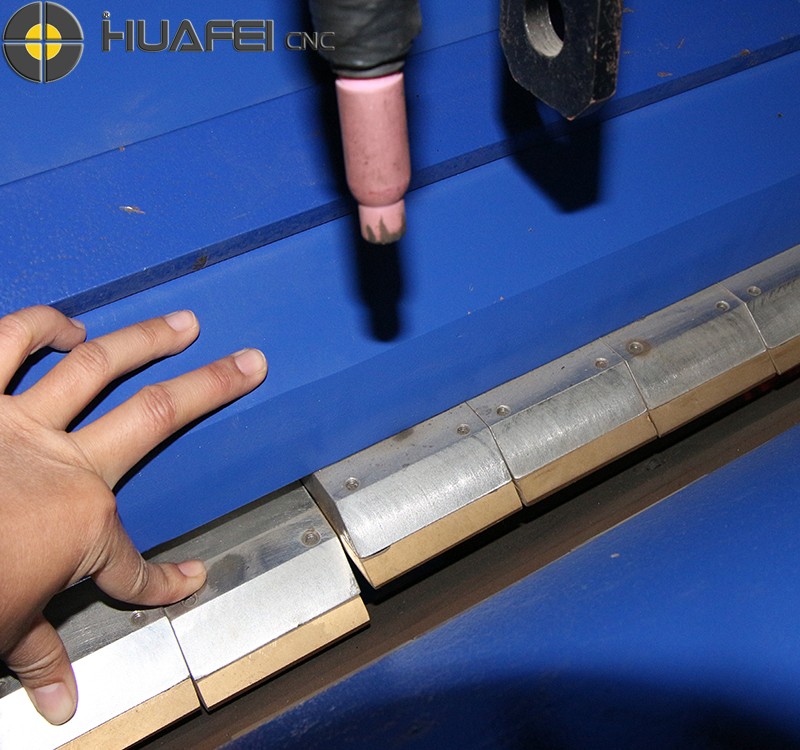

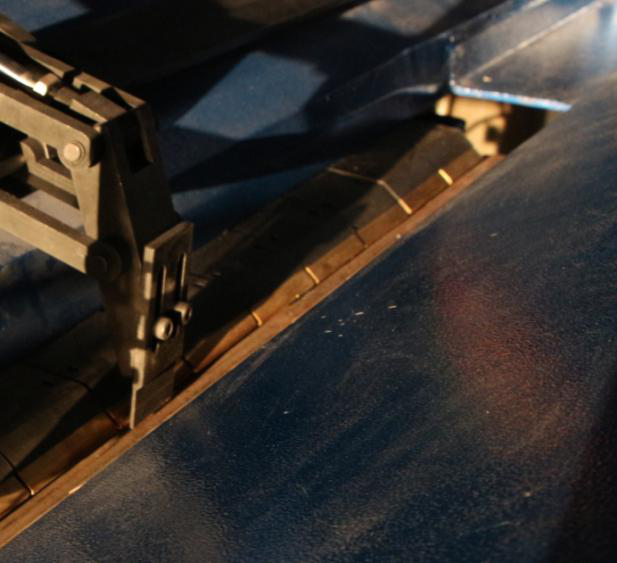

琴鍵式氣動夾具 采用琴鍵壓緊式機構,提供均勻穩定的工作夾持和冷卻效果。工件受力均勻變形小。 為 薄壁工件的優質、高效、無變形焊接提供可靠 保障。 | |

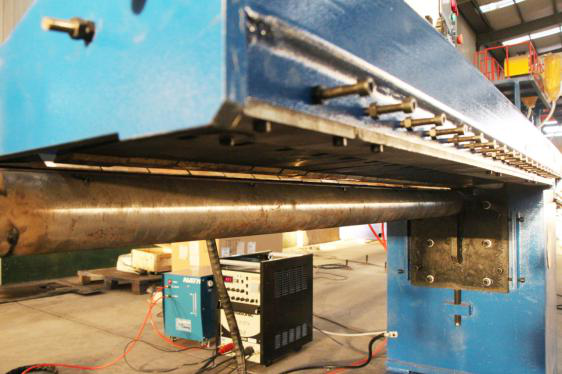

焊接芯軸 可以適應不同板厚的焊接需要。 | |
氣動對中機構 非常輕松、容易地完成焊縫對中。 | |

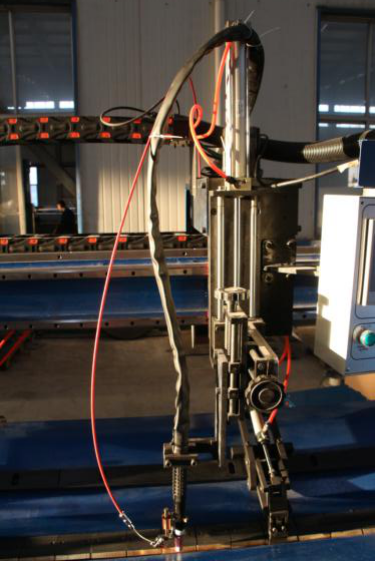

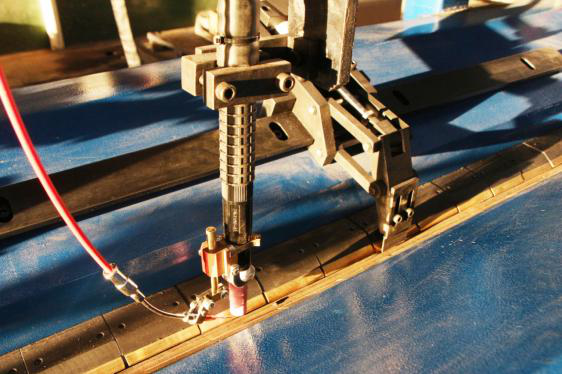

焊槍行走機構
| |

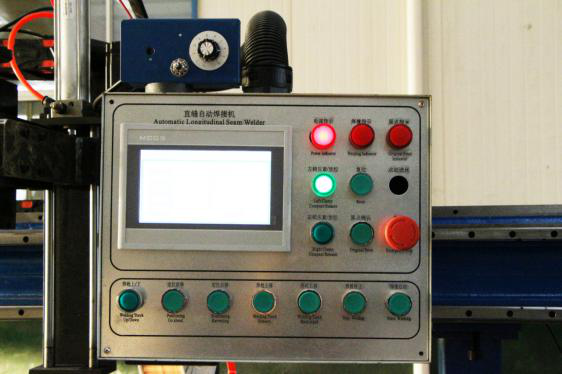

操作面板 | |

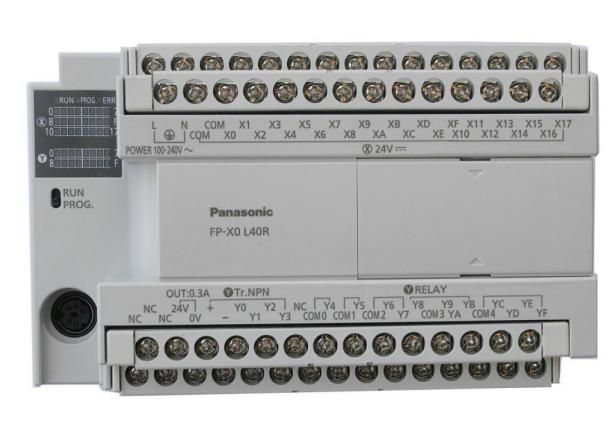

Plc
| 多語言界面可選
|
背氣保護 焊接過程背氣保護,阻隔與空氣發生反應,保證焊縫美觀。 |
案例產品:
售后服務:
(一)安裝驗收:
設備運到甲方現場后,我公司將派調試人員及肯比人員免費為其安裝調試培訓。
設備基礎由乙方提供圖紙,甲方制作(材料由甲方自備),施工中乙方給予協作。
(二)人員培訓:
乙方免費為甲方培訓機械維修、電器維修、編程及操作(培訓內容滿足甲方的相關工作需求)。培訓在甲方場地進行。具體時間由乙方書面通知甲方。經培訓考核合格后,方上崗實際操作。
(三)售后服務
1》華飛數控對我公司客戶承諾:主機保修一年,可提供上門服務,設備首次上門可免費培訓,保修服務按定作方通知24小時內行動,定作方協助承攬方進行;
2》終身提供維修服務和備品備件供應,保修期內費用全免(人為因素和不可抗因素除外),保修期后酌情收取成本費;
3》承攬方向定作方提供以下技術資料(使用說明書、合格證、電氣原理圖、圖等)。
4》可為海外設備提供派遣工程師維護的服務
5》出廠前會對設備進行嚴格工廠檢測,并提供完整的設備手冊
6》出廠提供設備必需部件,備件。
