當前位置 : 首頁 > 產品中心 > 數控切割機

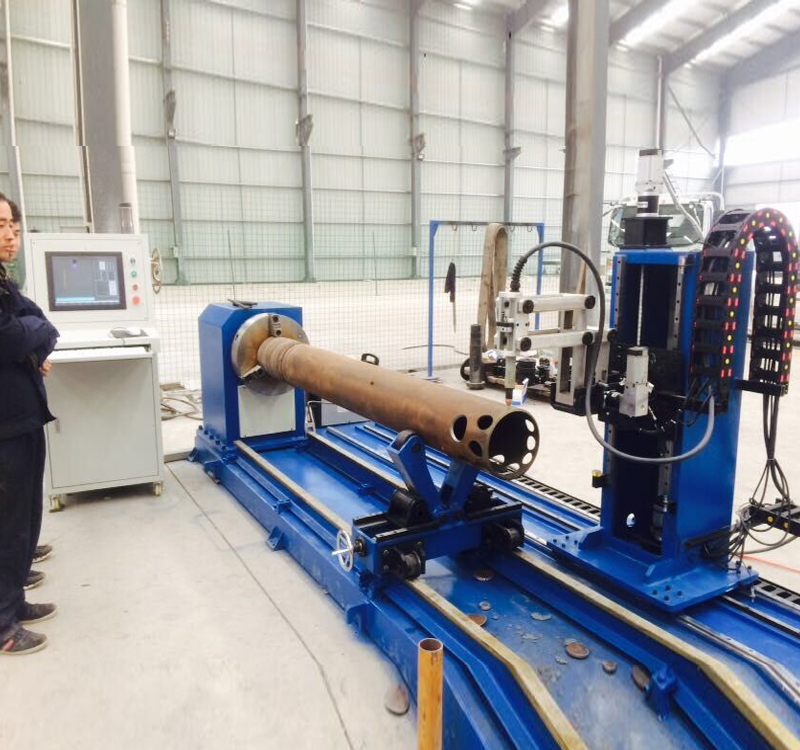

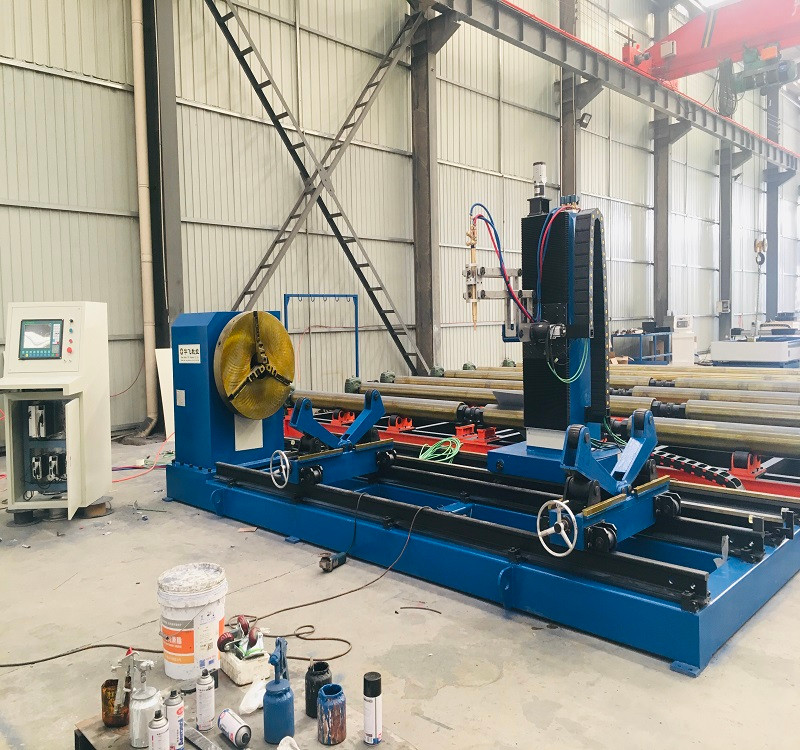

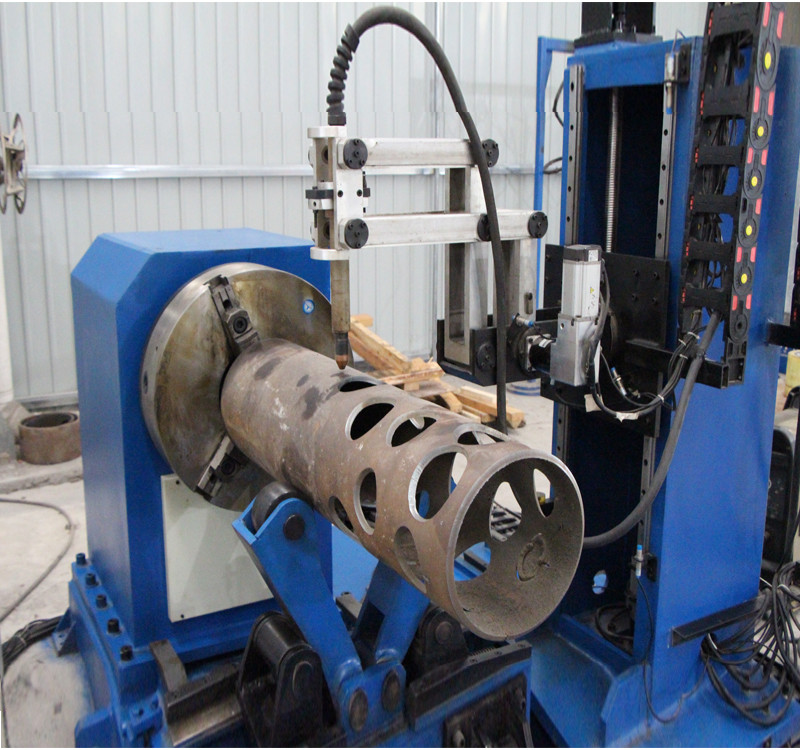

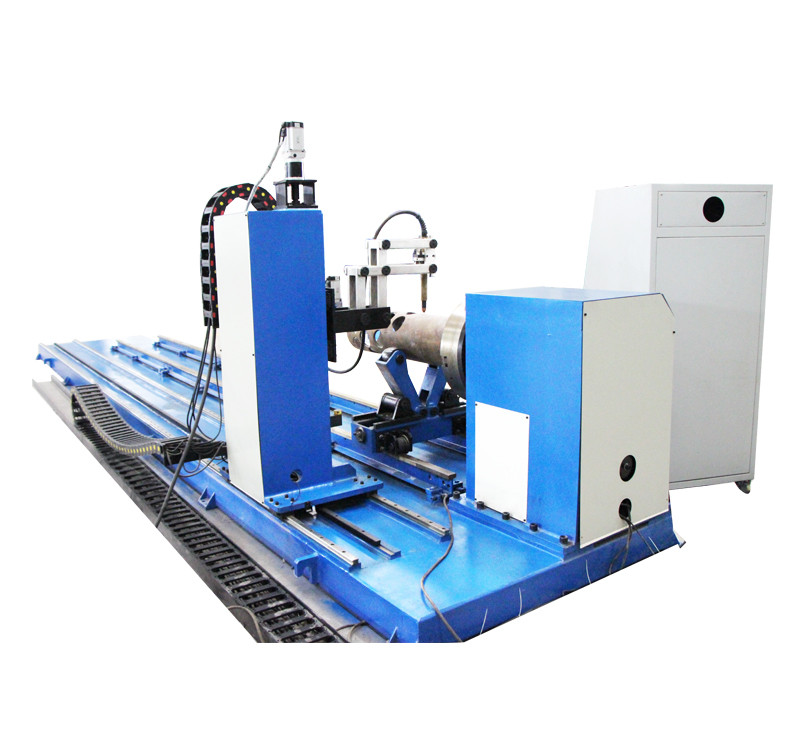

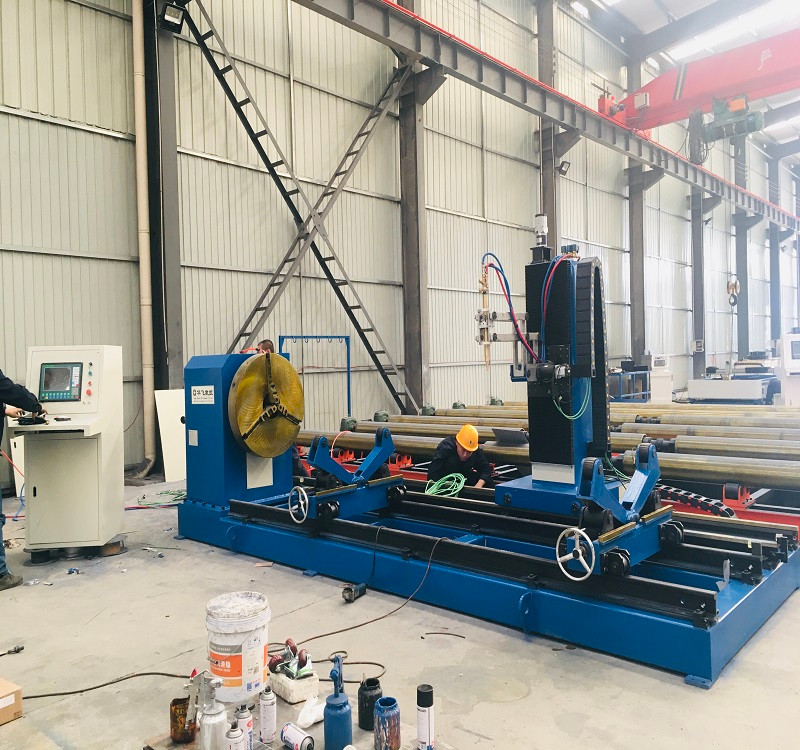

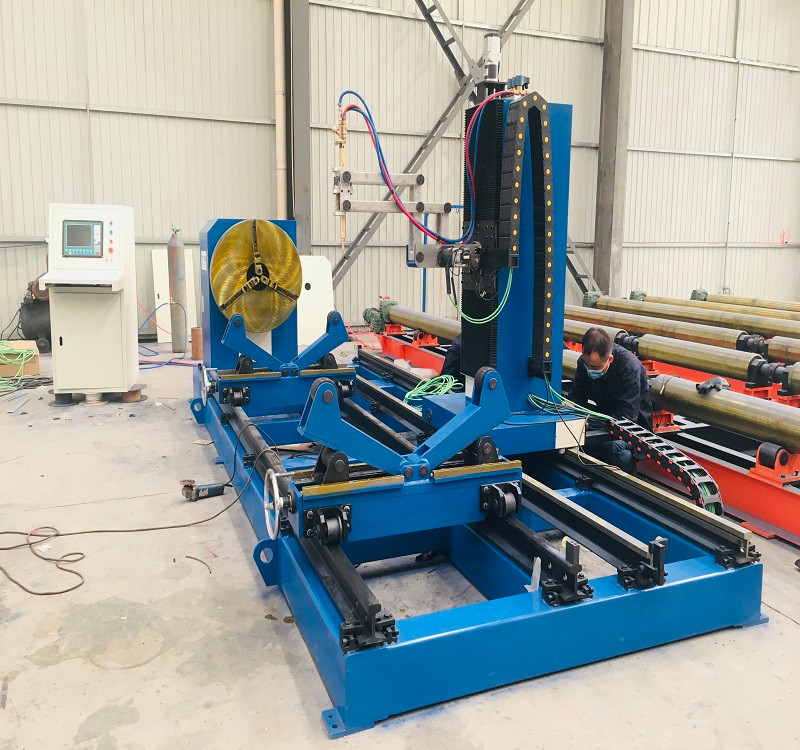

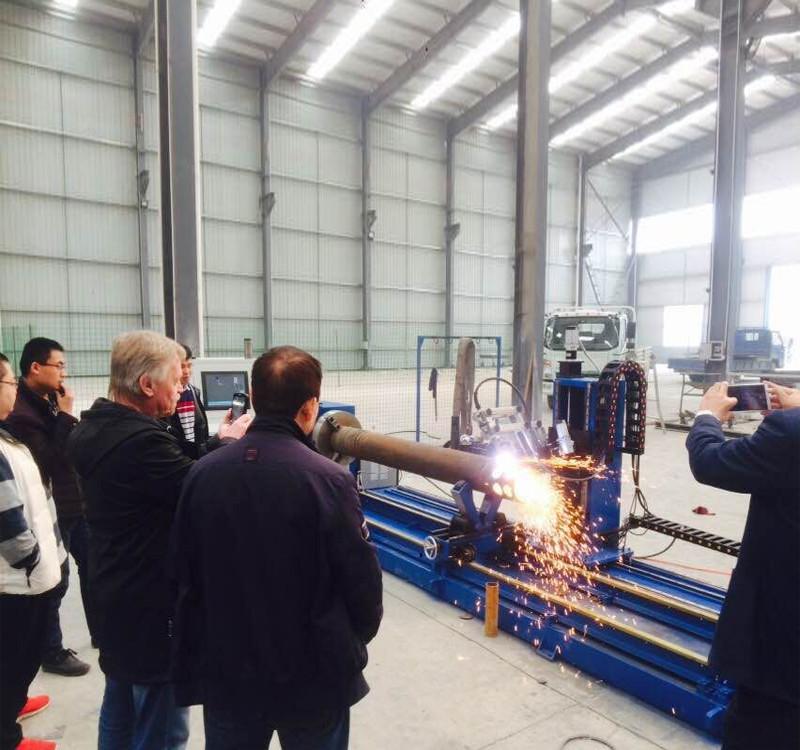

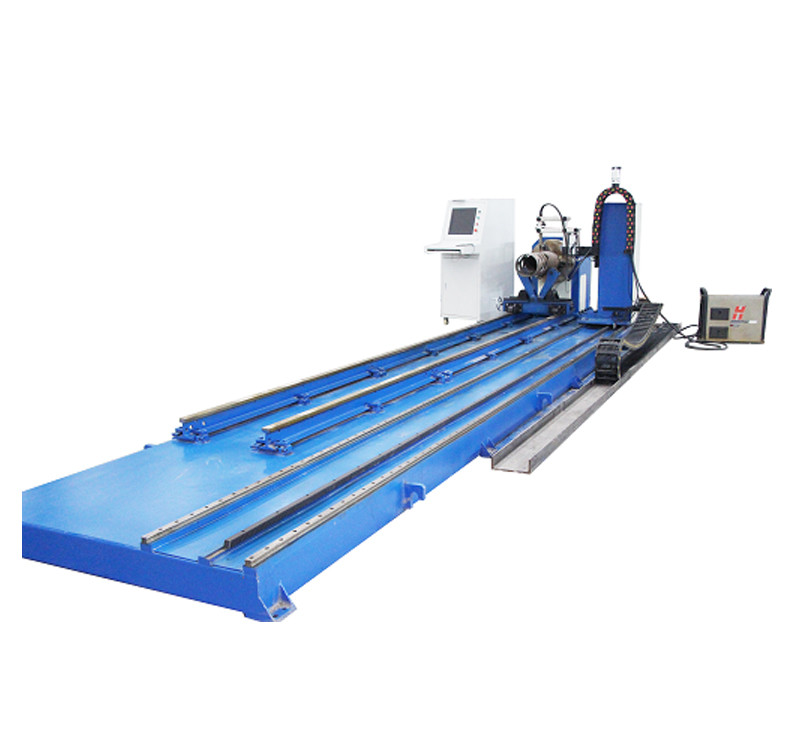

圓管相貫線切割機

優勢特點:切割精度高,顯示界面直觀簡潔化,高度跟蹤軌跡自動演示,多種切割程序記憶,定角度和變角度坡口面切割等特點

適用范圍:該機廣泛運用于建筑、化工、造船、機械工程、冶金、電力等行業的管道結構件的切割加工。

產品簡介:

數控相貫線切割機能十分方便的切割加工此類工件,無需操作者計算、編程,只需輸入管道相貫系統的管子半徑、相交角度等參數,機器就能自動切割出管子的相貫線、相貫線孔以及焊接坡口。

分享到 :

  • 郵箱 : jnhfsk@126.com

  • 手機: 18653180816

產品介紹

數控管子相貫線切割機采用數字化控制,設備控制軸數有二至六軸等不同機型。每種機型在切割如工時實現控制軸聯運,具有切割各種相貫線、相貫孔功能;定角坡口、變角坡口切割功能;管子不圓度和偏心補償功能。

最大坡口角:縱橫向均為±60°(火焰)

切割速度自動無級調速;

連續切割設定;

管子橢圓度誤差跟蹤調整;

正交母管騎座式開孔切割;

正交母管插入式開孔切割;

斜交母管管面開孔切割;

斜交母管管面偏心開孔切割;

定角坡口設定;

管端垂直和斜面切割;

正交和斜交支管管端切割;

正交和斜交偏心母管切割;

正交和斜交偏心支管切割;

母管管面矩形切割;

母管槽形中心、偏心切割;

園管焊接彎頭、“蝦米節”斜截面切割;

多支管相交母管管面開孔切割;

多支管相交支管管端切割;

海洋工程管管子兩端斜交切割;

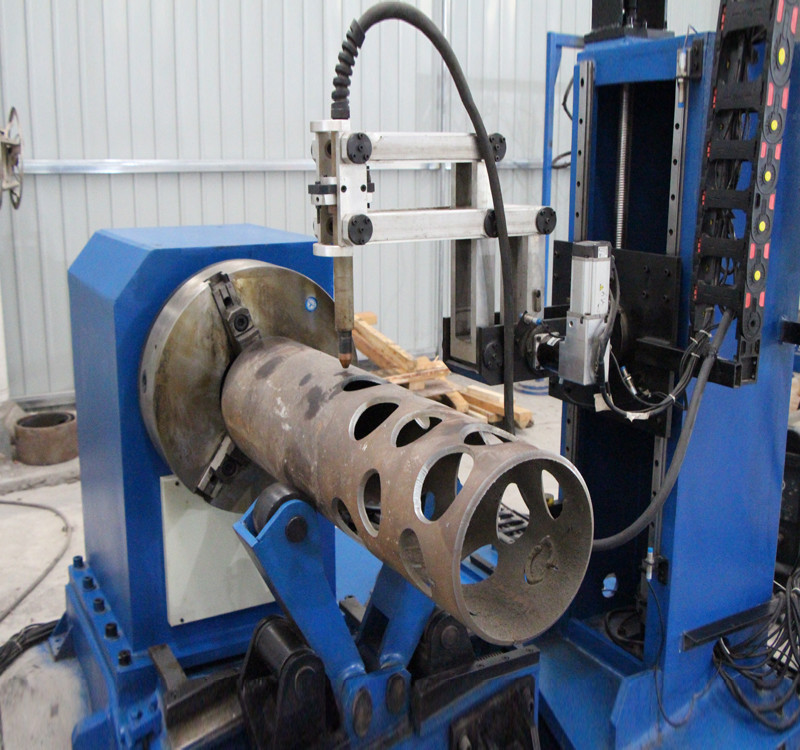

圓管相貫線切割機

設備參數

產品型號(型號需要跟技術確認)

QGVI-500

QGVI-B500

數控控制軸數

三軸兩聯動

五軸四聯動

主軸旋轉(軸代號Y)

自由回轉

割炬左右移動(軸代號X)

可選(根據管子長度)

割炬上下移動(軸代號Z)

≤210mm

≤300mm

割炬左右擺動(軸代號B)

/

±60°

割炬前后擺動(軸代號C)

/

±60°

切割直徑

50-500mm

切割管子長度

500-12000mm

切割管子厚度

火焰

6-50mm

等離子

根據所選配的等離子電源

切割速度

50-2500mm/min

移動速度

6000mm/min

運動精度

±0.2

標準配置:

序號

關鍵部件名稱

單位

數量

1

控制系統

1

2

機臂系統

1

3

驅動裝置

3/5

4

裝夾裝置

1

5

支撐裝置

3

6

導軌

1

7

氣路系統

1

8

控制柜

1

9

操作臺

1

售后服務

1》華飛數控對我公司客戶承諾:主機保修一年,可提供上門服務,設備首次上門可免費培訓,保修服務按定作方通知24小時內行動,定作方協助承攬方進行;

2》終身提供維修服務和備品備件供應,保修期內費用全免(人為因素和不可抗因素除外),保修期后酌情收取成本費;

3》承攬方向定作方提供以下技術資料(使用說明書、合格證、電氣原理圖、圖等)可為海外設備提供派遣工程師維護的服務

4》出廠前會對設備進行嚴格工廠檢測,并提供完整的設備手冊

5》出廠提供設備必需部件,備件。
