手持激光焊接機是一款新高科設備,以新一代手持式焊槍代替?zhèn)鹘y(tǒng)固定光路,靈活便捷,可實現戶外焊接,遠距離焊接。激光焊接是一種以高能量密度激光束作為熱源,對材料進行微小區域內局部加熱,將材料溶化后形成特定熔池以達到焊接的效果。激光焊接主要應用于薄壁材料、精密零件等焊接,可以實現點焊、拼接焊、密封焊、疊焊等,熱變形小,焊縫美觀、平整,焊縫質量高,不需要進行二次打磨處理。近些年來激光焊接已廣泛應用于不銹鋼、...
一、優勢特點:
1)操作簡單:手持激光焊接機易學易上手,操作人員可輕松實現優質焊接效果。方便快捷的操作體驗,幫助企業解決焊工招聘難題。
2)焊接效率高:手持激光焊接速度快,是氬弧焊2倍以上,可在節省2個焊接工人基礎上,輕松實現生產效益的倍增。
3)焊接無耗材:在大多數人印象中的焊接作業都是“左手護目鏡,右手夾焊絲”。但有了手持激光焊接機,So Easy,作業過程中無需填絲就能輕松完成焊接,更降低了生產加工上的材料成本。
4)焊接效果好:手持激光焊接是熱熔焊,相比傳統焊接,激光焊接擁有更高的能量密度,能夠達到更好的焊接效果。
5)能效轉化高:不了解的人,在知曉激光應用效果之后,自然會疑惑激光設備的能耗是不是很高。事實正好相反,激光器光電轉化效率高達30%,能耗更低。
6)使用方便靈活:手持式激光焊接,無需定點工位,自由靈活,可達范圍廣。
7)焊縫不需打磨:傳統焊接之后,需要打磨焊接點,以保證平滑不粗糙。而手持激光焊接則恰恰體現了加工效果上的更多優勢:連續性焊接,平滑無魚鱗紋,美觀無疤痕,較少后續打磨工序。
8)Wobble擺動頭:光斑大,使用范圍廣,能夠適應多種產品的焊接。
二、適用范圍:
適用材質,應用范圍幾乎覆蓋了大部分工業行業.廣泛應用于櫥柜廚衛、樓梯電梯、貨架、烤爐、不銹鋼門窗護欄、配電箱、不銹鋼家具,行業廣告,燈飾和板金機箱機等行業復雜不規則的焊接工序。手持激光焊接機采用手持式擺動焊接頭,操作靈活簡單,無需專業焊工技術,適合小批量大批次生產加工,廣泛應用于鈑金加工、櫥柜廚具、機箱機柜、樓梯扶手、電梯扶梯、展示貨架、門窗、廣告模型、不銹鋼制品等眾多行業。
三、產品簡介:
手持激光焊接機是一款新高科設備,以新一代手持式焊槍代替?zhèn)鹘y(tǒng)固定光路,靈活便捷,可實現戶外焊接,遠距離焊接。
激光焊接是一種以高能量密度激光束作為熱源,對材料進行微小區域內局部加熱,將材料溶化后形成特定熔池以達到焊接的效果。激光焊接主要應用于薄壁材料、精密零件等焊接,可以實現點焊、拼接焊、密封焊、疊焊等,熱變形小,焊縫美觀、平整,焊縫質量高,不需要進行二次打磨處理。近些年來激光焊接已廣泛應用于不銹鋼、碳鋼、鍍鋅板、銅、鋁等產品焊接。

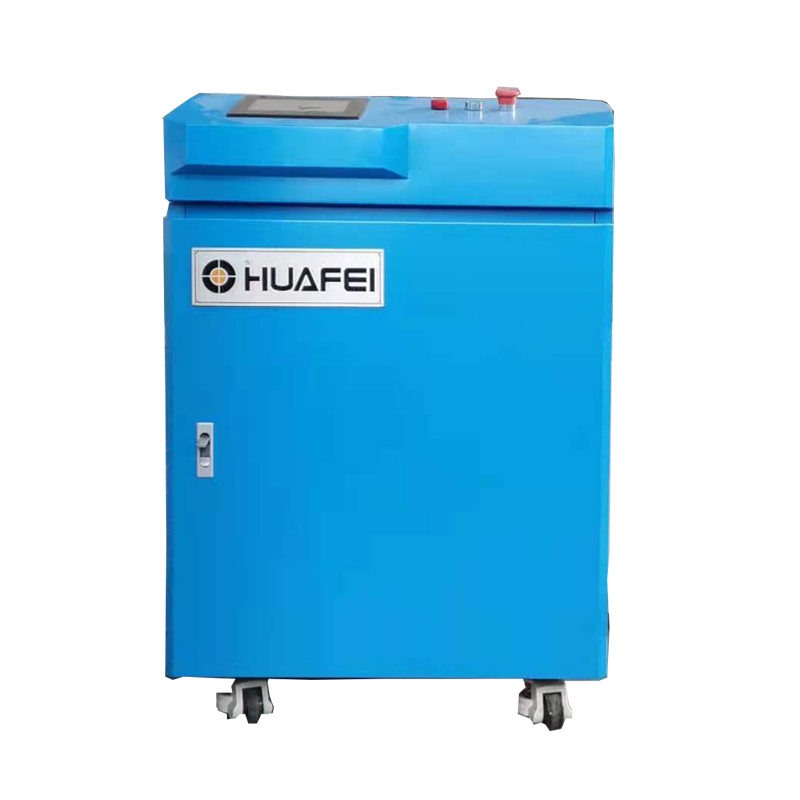

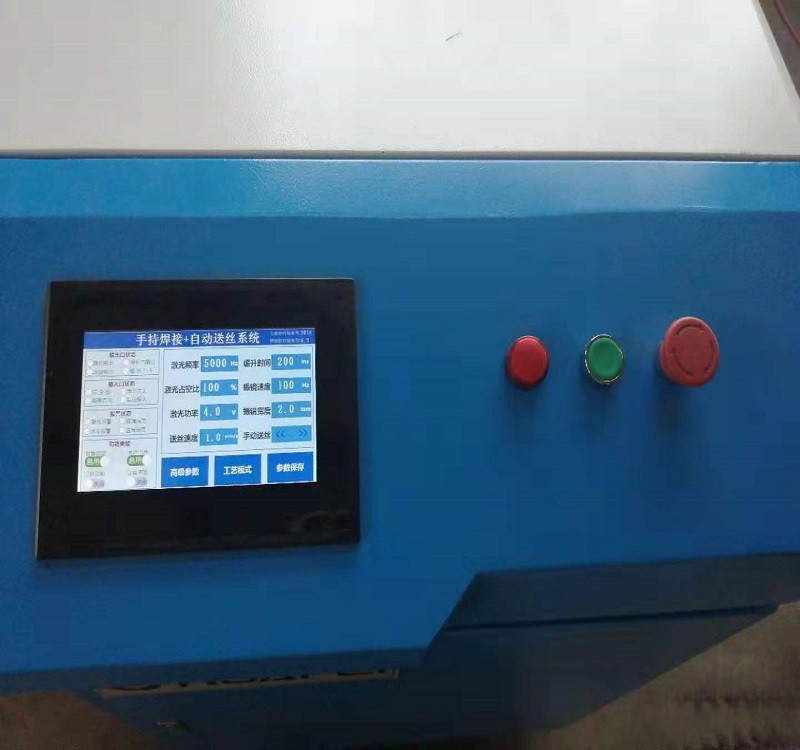

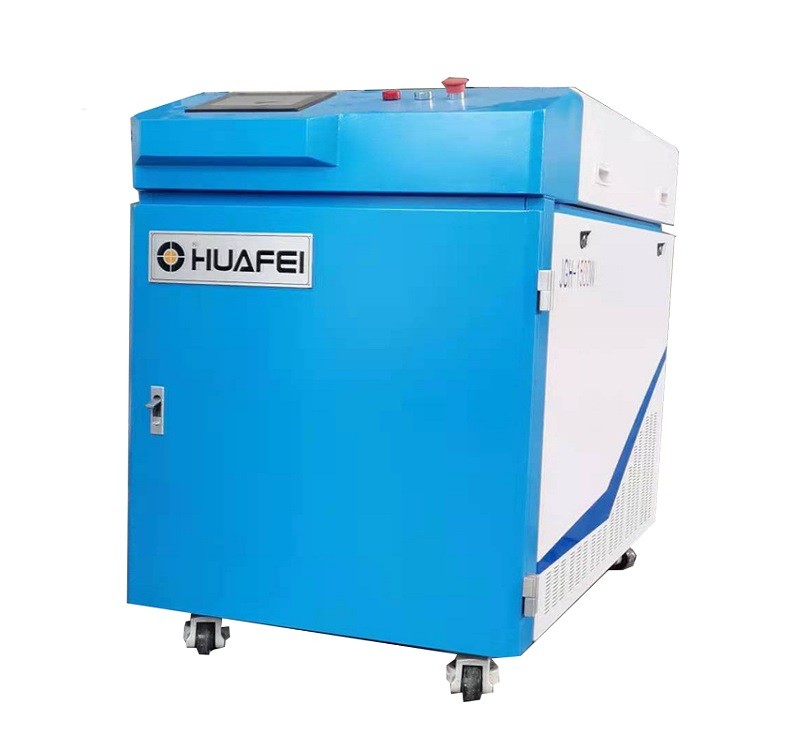

四、產品配圖
五、產品詳情:
類型 | 氬弧焊 | 固體YAG | FMW | |
焊接質量 | 熱輸入量 | 大 | 小 | 小 |
工件變形/咬邊 | 大 | 小 | 小 | |
焊縫成形 | 魚鱗紋 | 魚鱗紋 | 平滑 | |
后續處理 | 打磨 | 打磨 | 無 | |
使用操作 | 焊接速度 | 慢 | 中 | 快 |
操作難度 | 大 | 小 | 小 | |
環保安全 | 人身危險性 | 大 | 小 | 小 |
環境污染 | 大 | 小 | 小 | |
使用成本 | 耗材 | 焊條 | 激光晶體、疝燈 | 無 |
能耗 | 小 | 大 | 小 | |
占地面積 | 小 | 小 | 小 |
比傳統焊接速度快2-10倍,一臺機器一年可以省三個焊工成本
新一代手持激光焊接機 | PK | 傳統氬弧焊 |
手拿焊接,靈活方便,焊接距離更長更安全、環保 | 焊接速度慢,效率低下,耗時長 | |
操作簡單,無需專業焊接人員,新手也能焊出漂亮產品 | 焊接難度大,低熔點和易蒸發金屬焊接困難 | |
焊接速度快,比傳統焊接快2-10倍,至少省兩個焊工 | 焊接時產生的臭氧含量較高,對人體傷害大 | |
焊縫平滑漂亮,減少后續打磨工序,省事省成本 | 熱影響區域大,容易變形,焊縫質量難保證 |
雙擺焊接頭拿起就能用 焊接快
操作簡單易上手,無需上崗證,新手輕松焊出魚鱗焊
1. 多種光斑模式自由切換
2. 內置雙軸高速伺服電機
3. 循環水路設計,快速冷卻槍體
4. 主板所有端口可抗擊20W伏靜電
新增3種光斑形態,6種出光自由選擇
滿足對內角、外角,平焊,包角焊接的不同光斑的需求
點陣模式 ︾ ● | 線形模式 ︾ ﹦ | 圓形模式 ︾ ○ | 雙O模式 ︾ ◎ | 三角模式 ︾ △ | 八字形模式 ︾ ?? |
騏麟雙擺可隨意對能量密度進行調整,可在0.2~5毫米內光斑有效焊接
六、產品介紹:
激光焊接是一種以高能量密度激光束作為熱源,對材料進行微小區域內局部加熱,將材料溶化后形成特定熔池以達到焊接的效果。激光焊接主要應用于薄壁材料、精密零件等焊接,可以實現點焊、拼接焊、密封焊、疊焊等,熱變形小,焊縫美觀、平整,焊縫質量高,不需要進行二次打磨處理。近些年來激光焊接已廣泛應用于不銹鋼、碳鋼、鍍鋅板、銅、鋁等產品焊接。
七、視頻

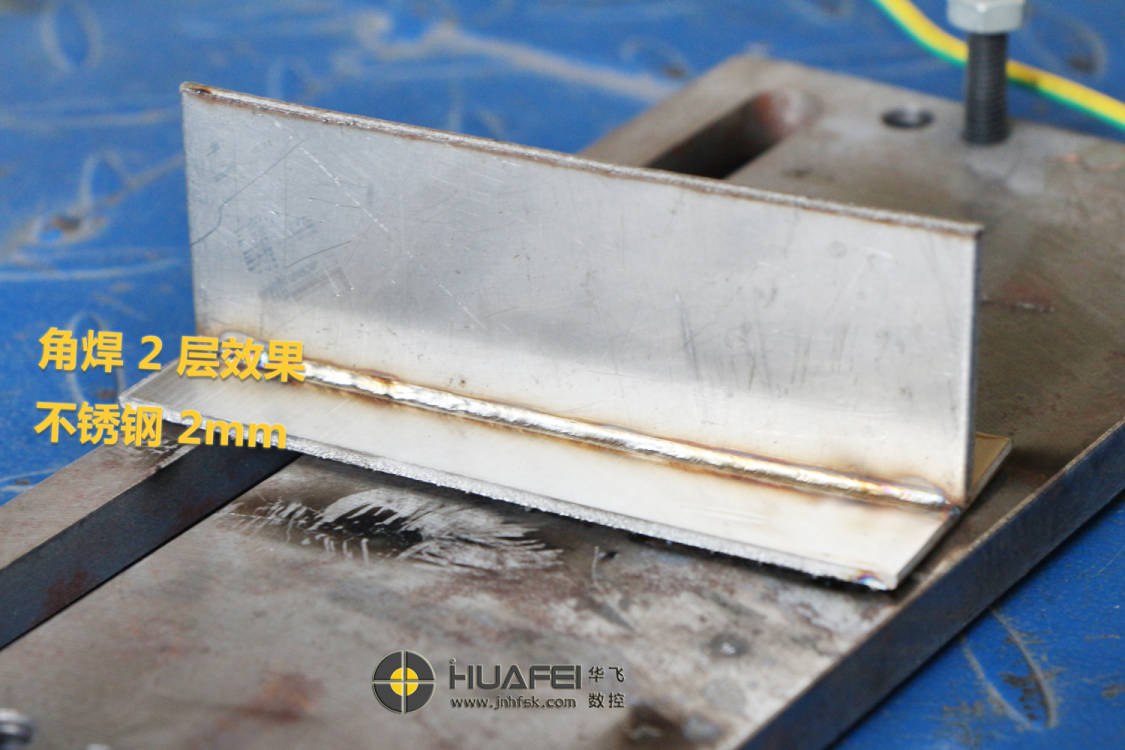

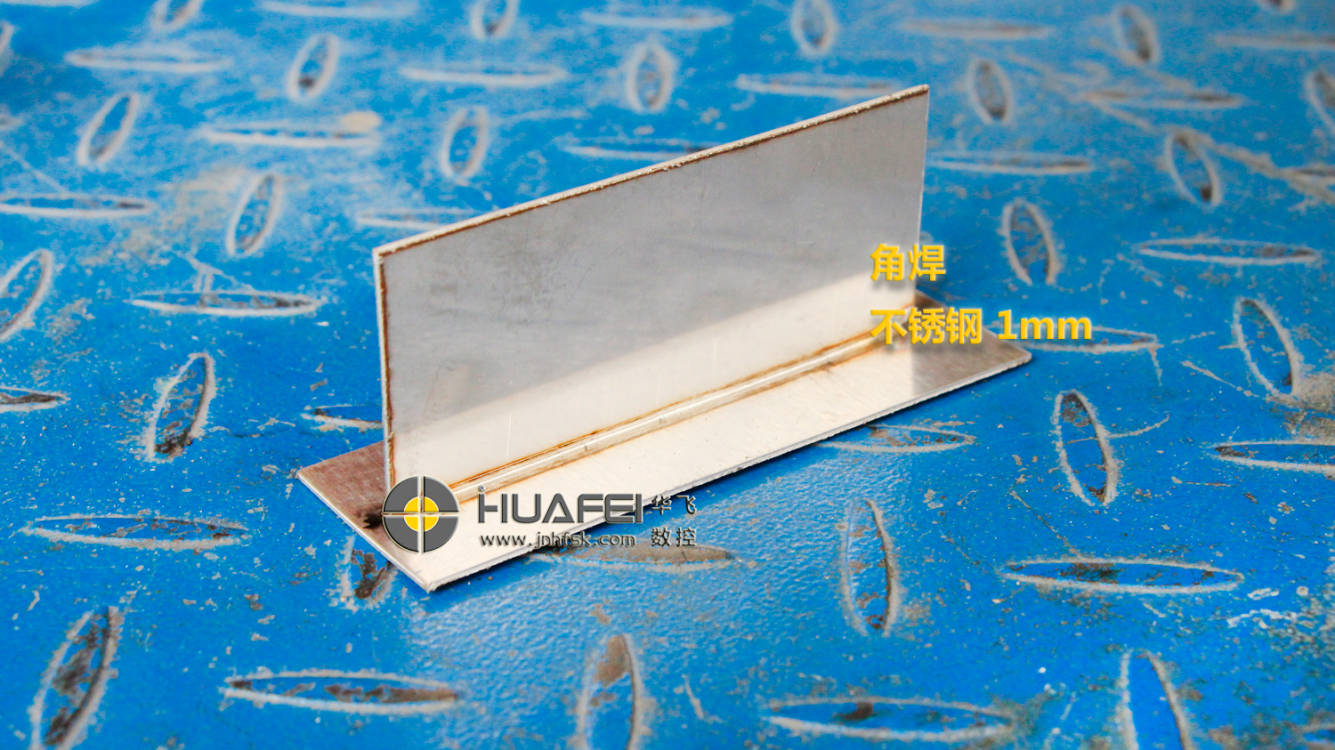

八、樣品展示(圖片)
九、參數
序號 | 技術指標 | 技術參數 | 技術參數 | 技術參數 |
1 | 設備名稱 | 手持激光焊接機 | 手持激光焊接機 | 手持激光焊接機 |
2 | 設備型號 | JGH-1000W | JGH-1500W | JGH-2000W |
3 | 激光發生器 | 1000W | 1500W | 2000W |
4 | 激光波長 | 1070nm | 1070nm | 1070nm |
5 | 光纖芯經 | 20μm | 20μm | 20μm |
6 | 光纖長度 | 標配10米 | 標配10米 | 標配10米 |
7 | 工作方式 | 連續/調制 | 連續/調制 | 連續/調制 |
8 | 振鏡寬度 | 0.5-6mm | 0.5-6mm | 0.5-6mm |
9 | 振鏡掃描速度 | ≤8000mm/s | ≤8000mm/s | ≤8000mm/s |
10 | 焊接速度 | 0-120mm/s | 0-120mm/s | 0-120mm/s |
11 | 制冷裝置 | 智能雙溫冷水機 | 智能雙溫冷水機 | 智能雙溫冷水機 |
12 | 工作環境溫度范圍 | 15-35℃ | 15-35℃ | 15-35℃ |
13 | 工作環境濕度范圍 | <70%無凝露 | <70%無凝露 | <70%無凝露 |
14 | 焊接縫隙要求 | ≤0.5mm | ≤0.5mm | ≤0.5mm |
15 | 工作電壓 | 220V±10% | 220V±10% | 220V±10% |
16 | 整機功率 | ≤5KW | ≤6KW | ≤7KW |
17 | 產品尺寸 | 1150mm*700mm*1060mm | 1150mm*700mm*1060mm | 1150mm*700mm*1060mm |
十、產品配置:
序號 | 部件名稱 | 部件介紹 |
1 | 光纖激光器 | MFSC 系列光纖激光器,波長范圍 1060nm~1100 nm,不在可見光范圍內,但這些光束可能會對視網膜和眼角膜造成不可逆轉的損害。建議您在任何時候操作激光器時都必須佩戴合格且安全的防護眼鏡。 創鑫激光器、超長質保二年,50μm光纖芯徑,電光轉換效率更高光束質量好,功率穩定性強,系統穩定 |

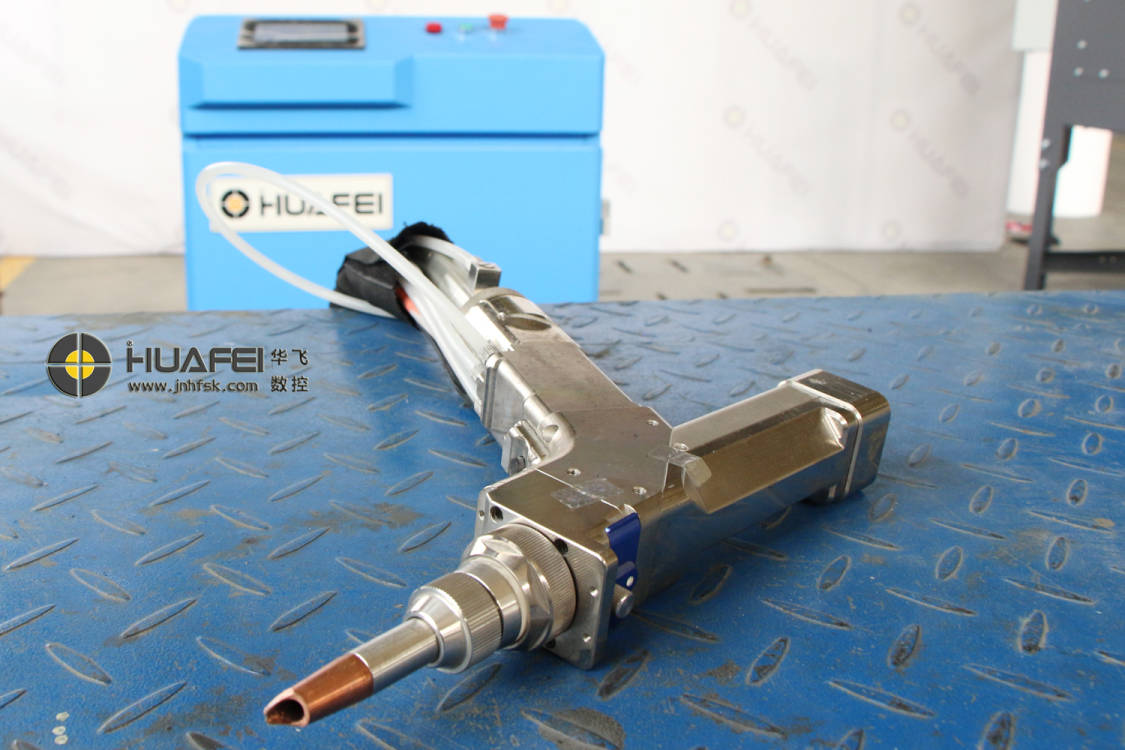

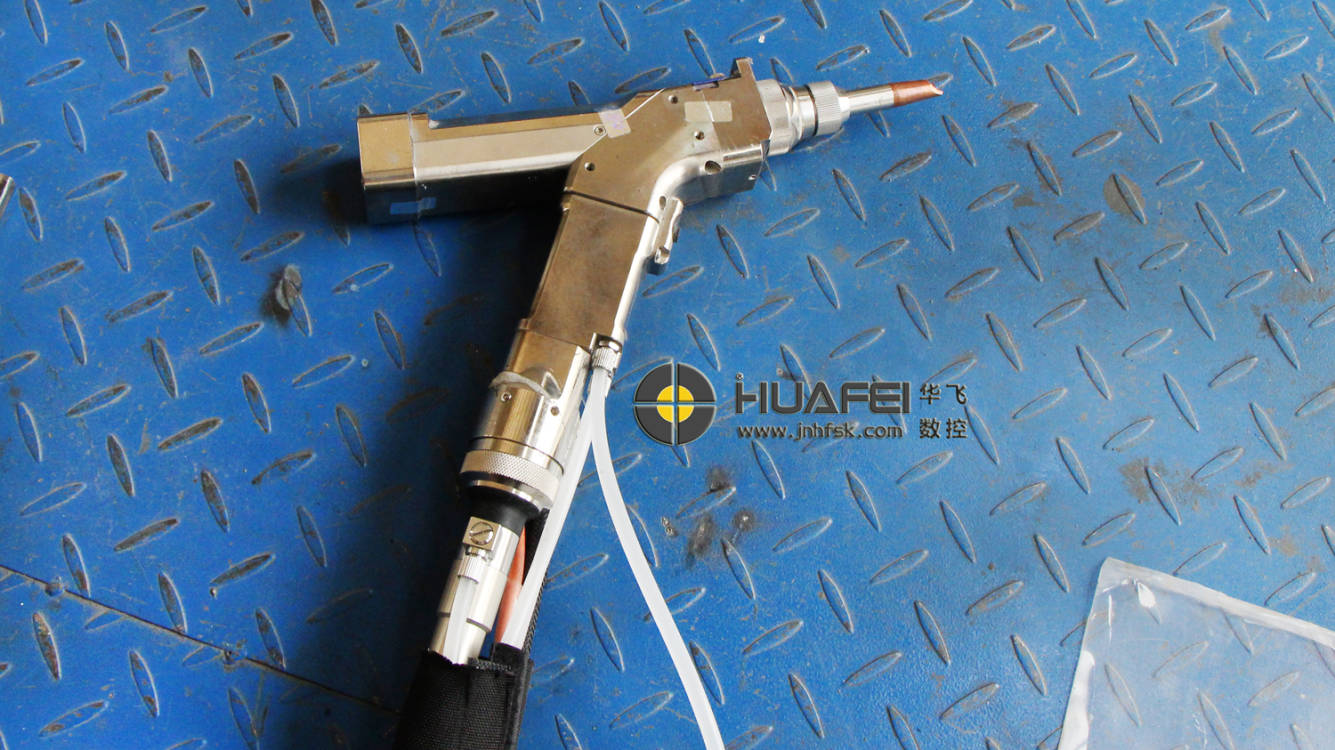

2 | 擺動焊接頭 | (1)振鏡寬度可調:0.5-6mm (2)專用焊接嘴,可實現任意角度、部位焊接 (3)紅外線定位,焊接位置更準 |
3 | 雙溫水冷箱 | (1)制冷穩定,環保節能,使用壽命長,兩年質保 (2)溫控智能化,兩種溫控模式 (3)實現精準溫控,溫控精度最高可達±0.1℃ |
4 | 送絲機 | 送絲機一般有控制部分提供參數設置,驅動部份在控制部份的控制下進行送絲驅動,出絲嘴部份將焊絲送到焊槍位置。 選配自動送絲裝置,軟件控制,送絲速度可調,填補焊縫、增加焊接強度 |
